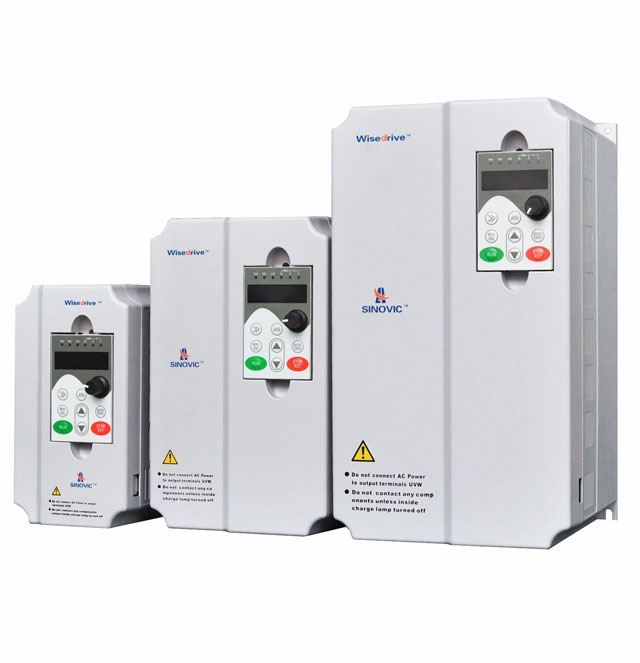

內容編輯V3900高頻專用變頻器
分類: V3X00系列矢量型變頻器
發布時間: 2019-03-21 15:59
1. 采用美國德州儀器最新推出的32位高速雙核電機控制專用芯片TMS320F2803X，實現高速高性能矢量控制
2. 更強的抗突變沖擊過載能力更快的急加速、急減速動態特性，可以實現0.1S加減速控制，提高了工作效率
3. 更好的低速切削力和加工精度，自動轉矩提升，更好的低速穩定性，更大的轉矩輸出
4. 超強的抗突變沖擊過載能力
5. 更強切削能力，具有更強的進刀能力和切削深度
6. 內置AI3+、AI3-差分模擬信號輸入端口，實現-10V~+10V的差分模擬輸入功能
7. 采取先進的死區補償方法，大大提高低頻的轉矩和高性能的電機控制，更好地抑制了電機的震蕩
8. 采用先進的電機參數辨識方法，保證系統的穩定性和精確性
9. 超強的電網適應性，可以用于電網比較惡劣的環境
10. 產品通過優化PWM控制技術和電磁兼容性整體設計，滿足用戶對應用場所的低噪音、低電磁干擾的環保要求
11. 系統內置機床專用型程序，調試簡單
產品尺寸
|
變頻器型號 |
額定容量（kVA） |
額定輸入電流（A） |
額定輸出電流（A） |
適配電機（kW） |
|
三相電源：380～480V，50/60Hz |
||||
|
V3900-4T0007GB |
1.5 |
3.4 |
2.5 |
0.75 |
|
V3900-4T0015GB |
3.0 |
5.0 |
3.7 |
1.5 |
|
V3900-4T0022GB |
4.0 |
6.0 |
5.0 |
2.2 |
|
V3900-4T0037GB |
5.9 |
10.5 |
9.0 |
3.7 |
|
V3900-4T0055GB |
8.9 |
14.6 |
13.0 |
5.5 |
|
V3900-4T0075GB |
11.0 |
20.5 |
17.0 |
7.5 |
|
V3900-4T0110GB |
17.0 |
26.0 |
25.0 |
11.0 |
|
V3900-4T0150GB |
21.0 |
35.0 |
32.0 |
15.0 |
|
V3900-4T0185G |
24.0 |
38.5 |
37.0 |
18.5 |
|
V3900-4T0220G |
30.0 |
46.5 |
45.0 |
22.0 |
|
V3900-4T0300G |
40.0 |
62.0 |
60.0 |
30.0 |
|
V3900-4T0370G |
57.0 |
76.0 |
75.0 |
37.0 |
|
V3900-4T0450G |
69.0 |
92.0 |
91.0 |
45.0 |
|
V3900-4T0550G |
85.0 |
113.0 |
112.0 |
55.0 |
技術指標
|
項目
|
指標及規格
|
|
|
主電輸入
|
額定電壓頻率
|
單相,200～240V；三相，380V～480V； 50Hz/60Hz
|
|
變動容許值
|
電壓：±20%；電壓失衡率3%；頻率±5%
|
|
|
主電輸出
|
輸出電壓
|
單相,0～240V；三相,0～480V
|
|
輸出頻率
|
0～600Hz
|
|
|
過載能力
|
180%額定電流60s；210%額定電流1s
|
|
|
控制性能
|
調制方式
|
優化空間電壓矢量PWM模式
|
|
控制方式
|
V/F控制/開環矢量控制/轉矩控制
|
|
|
運行命令給定方式
|
鍵盤控制；端子控制；通訊控制
|
|
|
頻率源
|
共有11種頻率源：電位器給定、數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定
|
|
|
輔助頻率源
|
6種輔助頻率源。可靈活實現輔助頻率微調、頻率合成
|
|
|
速度設定分辨率
|
數字設定：0.01Hz;模似給定：1/2000最大頻率
|
|
|
速度控制精度
|
開環矢量控制：±0.5%
|
|
|
速度控制范圍
|
開環矢量控制1：200
|
|
|
轉矩控制響應
|
開環矢量控制<200ms
|
|
|
起動轉矩
|
開環矢量控制180%/0.25Hz
|
|
|
轉矩控制精度
|
±5%
|
|
|
控制輸入輸出信號
|
設定參考電壓源輸出（主要用于模擬輸入）
|
2路，±10V，5mA
|
|
控制電壓源輸出
|
DC24V，100mA
|
|
|
模擬信號輸入
|
1路， 0V～+10V；1路， -10V～+10V；1路，0～10V/0～20mA，由主板撥碼開關選擇
|
|
|
模擬信號輸出
|
2路，0～10V/0～20mA輸出可編程，由主板撥碼開關選擇
|
|
|
脈沖信號輸入
|
1路，0KHz～50KHz脈沖信號輸入
|
|
|
運行命令接點輸入
|
2路，FWD/STOP和REV/STOP控制命令輸入接點端子
|
|
|
可編程接點輸入
|
8路可編程，可選擇故障復位、轉矩控制、預勵磁命令等47種運行控制命令
|
|
|
集電極開路輸出
|
2路，37 種運行狀態可選；最大輸出電流50mA
|
|
|
可編程繼電器輸出
|
2路，37 種狀態可選；觸點容量：250VAC/3A或30VDC/1A
|
|
|
串行通訊接口
|
RS-485接口
|
|
|
顯示
|
五位數碼顯示（LED）
|
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、輸出轉矩、開關量端子等31種狀態參數、編程菜單參數及25種故障代碼等
|
|
指示燈（LED）
|
參數單位、設定方向、RUN/STOP狀態、控制方式
|
|
|
環境
|
使用場合
|
室內不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
|
|
海拔高度
|
低于海拔1000米（高于1000M時應降額使用）
|
|
|
環境溫度
|
－10℃～＋40℃（環境溫度在40℃～50℃，請降額使用）
|
|
|
濕度
|
5%～95%RH，無凝露
|
|
|
振動
|
小于5.9米/秒2（0.6g)
|
|
|
存儲溫度
|
–20℃～+60℃
|
|
|
結構
|
防護等級
|
IP20
|
|
冷卻方式
|
強制風冷
|
|
|
安裝
|
安裝方式
|
壁掛式
|
